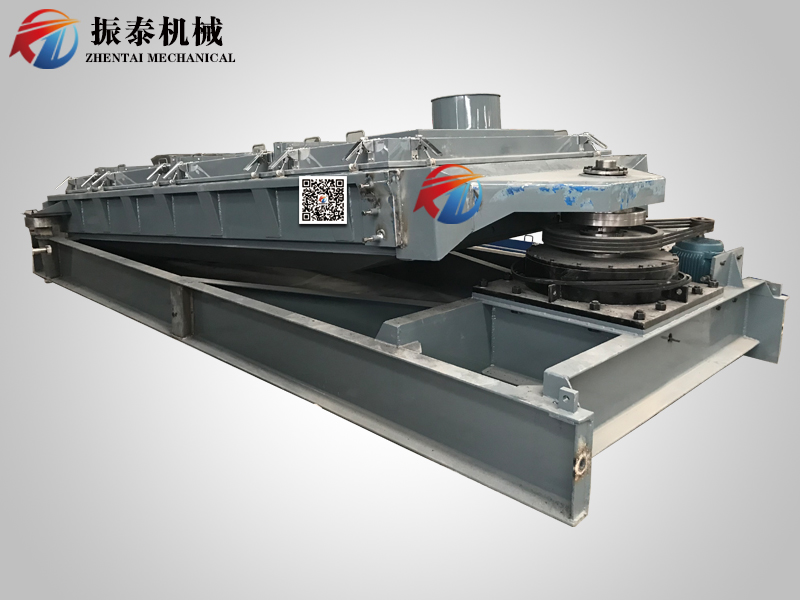

平面回转筛

平面回转筛又叫做复合筛、精细回转筛等,是从国外引进的一种新型筛分设备。平面回转筛具有设计合理,结构简单,运行平稳,全封闭结构,无尘染,防堵孔,防粘网等优点。特别是对吸湿性强、粘性大、易堵孔和粘网的物料筛分更为明显。由于采用了平面回转运动原理,有效的降低了设备的动静比和基础动载荷。该设备采用平面回转振动筛上下振动,网下有自动清理设备,较传统的直线筛而言,提高了丝网寿命,噪音小,筛分面积大,效率更高。...
扫码加微信
24小时服务热线
详细描述
平面回转筛
平面回转筛介绍:
        平面回转筛又叫做复合筛、精细回转筛等,是从国外引进的一种新型筛分设备。平面回转筛具有设计合理,结构简单,运行平稳,全封闭结构,无尘染,防堵孔,防粘网等优点。特别是对吸湿性强、粘性大、易堵孔和粘网的物料筛分更为明显。由于采用了平面回转运动原理,有效的降低了设备的动静比和基础动载荷。该设备采用平面回转振动筛上下振动,网下有自动清理设备,较传统的直线筛而言,提高了丝网寿命,噪音小,筛分面积大,效率更高。平面回转筛在大颗粒如尿素、纯碱、石英砂的筛分效果非常好,在化工、粮食加工、耐火材料、建材等行业的筛分作业中有广泛的应用。
平面回转筛
平面回转筛
平面回转筛工作原理:

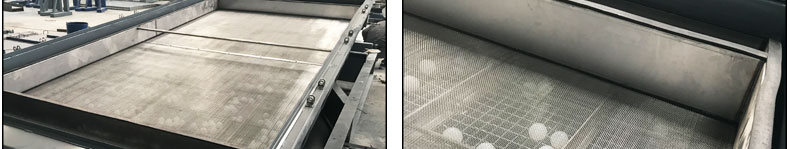

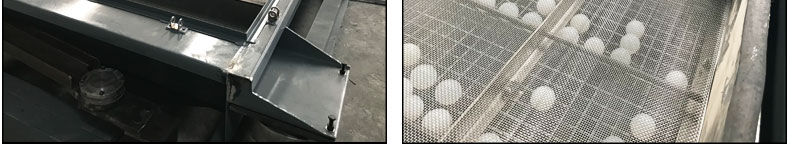

        平面回转筛由传动箱驭动,其运动轨迹在进料端为水平圆运动在长度方向上逐渐变成椭圆运动。最后在出料端变成近似往复直线运动。平面回转筛进料口集中喂入的物料,在筛体圆运动作用下,平面回转筛均匀的分别在整个筛面上,并自动产生过分级。从而使料层下面较小的物料迅速过筛,而上面粒度较大的物料则向出料端运动。在移动过程中,由于没有搅动和垂直跳动,因而其中较小的颗粒始终紧贴筛面,随时可以过筛出料端,筛体的运动为近似往复直线运动,使筛里作用逐渐减弱,从而使大于筛孔尺寸的颗粒迅速想出口方向移动,直到排出机外,完成物料的整个筛分。平面回转筛在筛分过程中,不断跳动的弹性小球,有效地防止物料堵塞筛孔,保证了筛里的高效率,传动箱中的大小平衡块使筛子运动过程中各个方向上的惯性力都得以平衡,从而包装了筛子运动的平稳性。

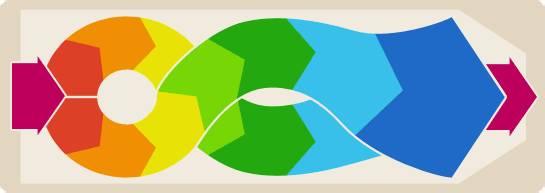

平面回转筛运行轨迹
平面回转筛
平面回转筛
平面回转筛
平面回转筛
平面回转筛
平面回转筛
平面回转筛
平面回转筛
平面回转筛
平面回转筛
平面回转筛
平面回转筛外形结构及技术参数:

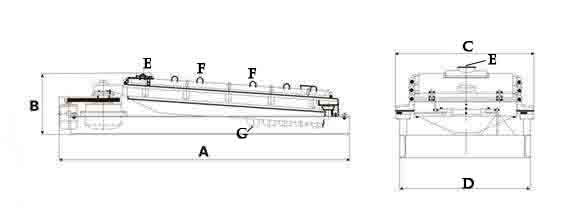

平面回转筛外形结构

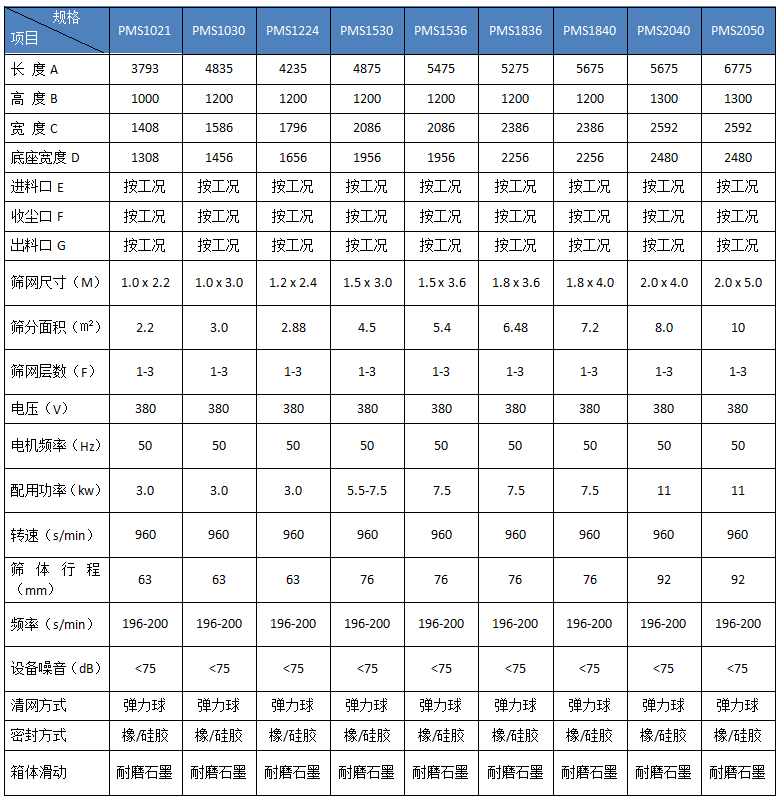

平面回转筛技术参数

平面回转筛特点:
一、广泛的颗粒筛分适应性
      凡颗粒筛分,无论什么形状的颗粒:球形、条索状、柱状、片状、多棱角等等都会显示其自有的性能。肥料业、纯碱业、盐业、耐材、饲料业等,认知度广泛。
二、环保性能
1、全封闭、无粉尘污染,是一种理想的环保型筛分设备。
2、能耗低,产出比高,单台功率11KW的筛分机处理量,可达300吨/小时
三、快速的颗粒分层
      大处理量的筛分,提高效率的关键在于大、小颗粒的分层速度,颗粒分层越快,下层小颗粒过网速度越快,平面回转筛在进料端三分之一处已迅速完成大、小颗粒的分层工作,为中、后端精度筛分提供保障,高精度、处理量大。
四、独有的物料轨迹及作用
1、进料端为水平圆运动:促使物料迅速分层
2、中段长度方向上逐渐变成椭圆运动:更长的物料运行轨迹,高效筛分
3、出料端演变成近似往复直线运动:精度保证筛分

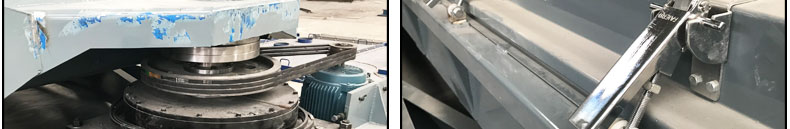

五、特别的后连接结构
1、新的支撑结构无需加注润滑油,并且更灵活;
2、更利于调整筛分面的平行度、同心度;
3、阻力更小,设备运行更平稳、灵活;
4、寿命更长,是平板支撑结构。
